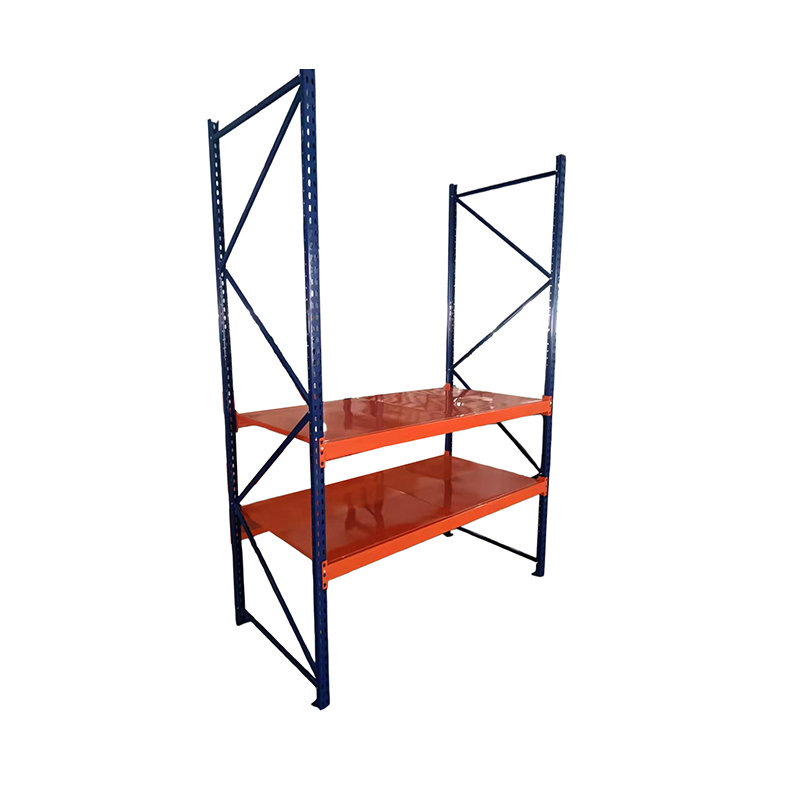

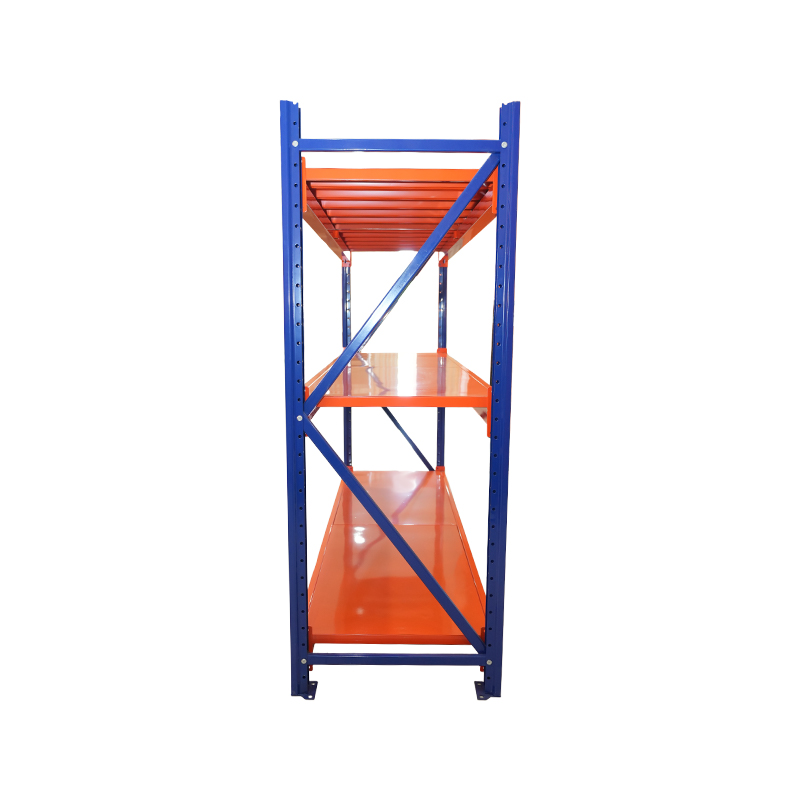

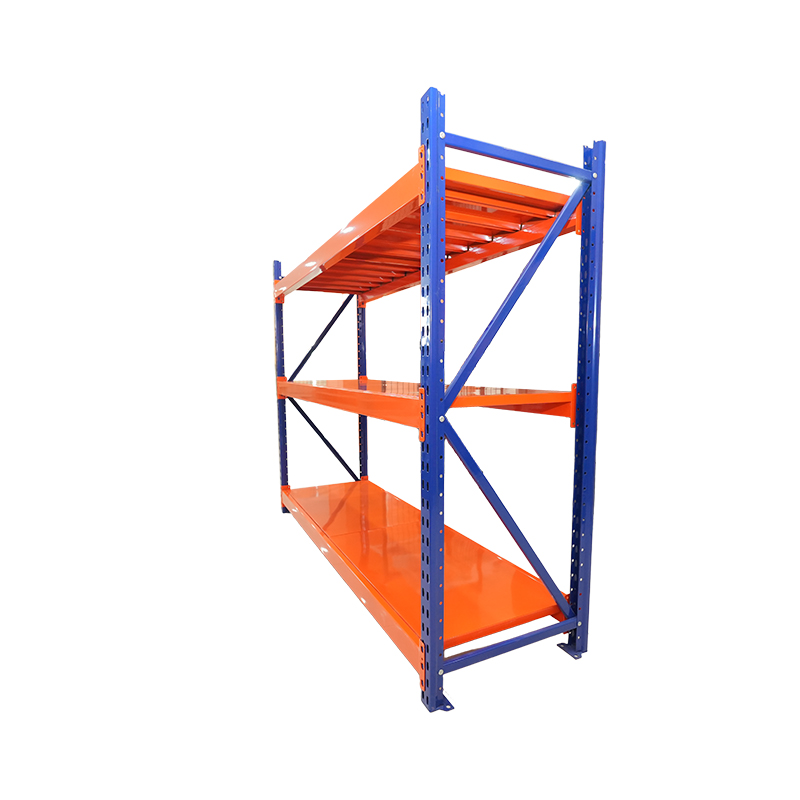

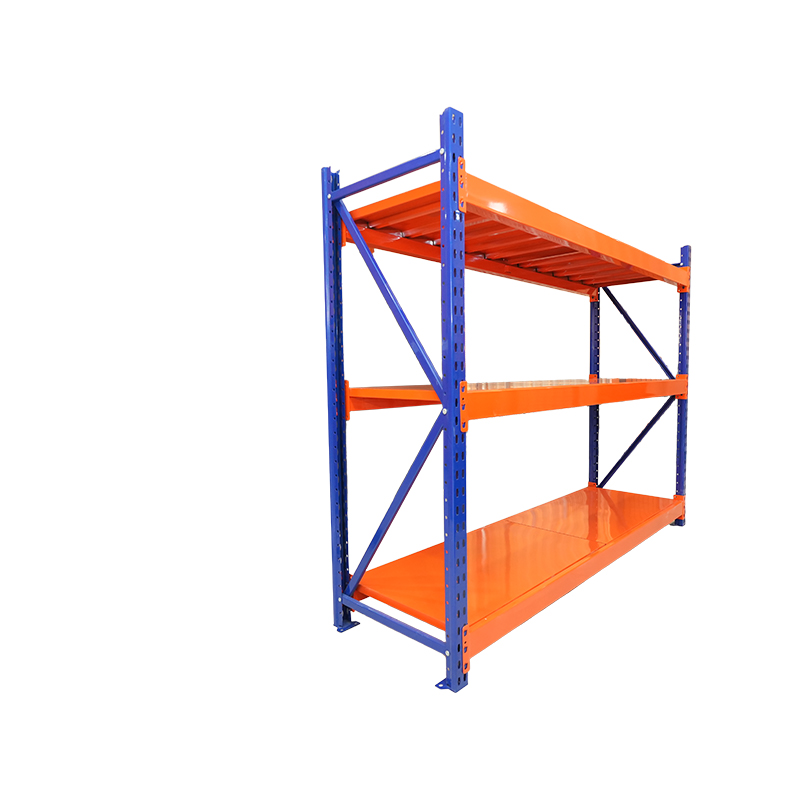

Estanterías para almacenes de alta resistencia: montantes extra gruesos, capacidad de carga elevada, estante de almacenamiento de varios niveles

Hecho a medida

Ventajas principales

    Capacidad de carga – Los montantes extra gruesos están laminados en acero laminado en frío de 1,5 a 2,5 mm, con un rango de carga seguro por montante de 2000 a 4000 kg. Las vigas son tubos en forma de P o rectangulares, con un rango de carga por nivel de 500 a 2000 kg, dependiendo de la envergadura.

    Estabilidad estructural – Las conexiones de viga a montante utilizan cerraduras tipo garra, con puntos de conexión sujetos a fuerzas de corte en lugar de fuerzas de flexión. Las bases verticales incluyen orificios para pernos de anclaje para fijación rígida al piso. Durante el uso a largo plazo, la deflexión del marco se controla dentro de 1/1000 de la altura de la columna.

    Utilización del espacio – La configuración vertical permite de 4 a 6 niveles de almacenamiento. Los anchos de los pasillos se pueden establecer en función del radio de giro mínimo de las carretillas elevadoras o transpaletas, lo que reduce el área sin almacenamiento como porcentaje del espacio total del almacén.

    Eficiencia de instalación – El diseño modular incluye longitudes de viga estándar y montantes preperforados. Cada nivel tiene de 8 a 12 puntos de conexión atornillados. El tiempo de montaje de una sola unidad de rack (4 niveles) por parte de dos trabajadores oscila entre 40 y 60 minutos.

Características del producto

    Especificaciones verticales – Acero laminado en frío, sección transversal 80×60 mm o 100×70 mm, opciones de espesor de material de 1,5, 2,0 y 2,5 mm.

    Especificaciones de la viga – acero en forma de P o tubo rectangular, opciones de sección transversal de 60×40, 80×50 y 100×50 mm, espesor del material de 1,5 a 2,0 mm.

    Opciones de paneles de estante – Paneles de acero (espesor de 0,8 a 1,2 mm), paneles de madera (espesor de 18 mm), paneles de rejilla de acero o colocación directa de paletas (sin paneles).

    Acabado superficial – Recubrimiento en polvo electrostático, disponible en colores gris, azul, naranja o RAL específicos. Para uso en exteriores, se requiere galvanización por inmersión en caliente.

    Rango de dimensiones – Ancho de 1500 a 2700 mm, profundidad de 600 a 1200 mm, altura de 2000 a 6000 mm.

    Número de niveles – 3 a 6 niveles, dependiendo de la personalización de la altura total.

    Método de montaje – Conexión de viga a montante mediante cerradura tipo garra con apriete de pernos. Se requieren tirantes diagonales o barras de unión traseras entre montantes cuando la altura excede los 3000 mm.

    Requisito de piso – Piso de concreto, espesor mínimo 100 mm, resistencia a la compresión mínima 25 MPa. Profundidad mínima de empotramiento del perno de anclaje 50 mm.

    Accesorios de seguridad – Clips de seguridad para vigas, protectores de columnas, barras de unión traseras, rieles para parachoques (opcional).

Escenarios de aplicación

    Almacenamiento de bobinas de acero, piezas fundidas y rollos de papel en almacenes de materias primas de fabricación.

    Almacenamiento de mercancías en cajas y palets en centros de distribución.

    Almacenamiento de cemento en bolsas, tuberías y láminas en almacenes de materiales de construcción.

    Almacenamiento de componentes de motor, neumáticos y palets de repuestos en almacenes de repuestos para automóviles.

Preguntas frecuentes y precauciones

Preguntas frecuentes

P: ¿Las estanterías requieren anclaje al suelo?
R: Para alturas superiores a 2400 mm o cargas por nivel superiores a 800 kg, se deben utilizar pernos de anclaje para asegurar las bases verticales al piso de concreto. Para alturas más bajas y cargas más livianas, se pueden utilizar pernos de expansión o bases con peso, sujetos a una evaluación de seguridad en el sitio.

P: ¿Las conexiones de haz a vertical se aflojarán con el tiempo?
R: Las cerraduras tipo garra con fijación atornillada no se aflojan en condiciones de carga normales. Vuelva a apretar los pernos 30 días después del uso inicial y luego inspeccione cada 6 meses.

P: ¿Esta estantería es compatible con el funcionamiento de carretillas elevadoras?
R: El diseño es compatible con carretillas elevadoras de paletas y carretillas elevadoras de contrapeso. La distancia entre el fondo de la viga y el suelo debe ajustarse en función de la altura de elevación de la horquilla. El ancho de pasillo recomendado no es inferior al radio de giro mínimo de la carretilla elevadora más 200 mm.

Precauciones

    No exceda la carga nominal por nivel. Distribuya las cargas de manera uniforme a lo largo de toda la longitud de la viga. Evite aplicar cargas concentradas en los puntos medios de la viga.

    Instale protectores de columna en el exterior de las bases verticales del lado del pasillo para evitar la deformación vertical por el impacto de una carretilla elevadora o una transpaleta.

    Al colocar los bastidores espalda con espalda, se deben instalar barras de unión traseras y asegurarlas entre las dos unidades de bastidores. No omitir.

    No apile mercancías por encima del nivel de la viga superior en el nivel superior para evitar riesgos de caída.

    Para almacenar contenedores de líquidos, coloque bandejas de contención de derrames en los paneles de los estantes para evitar fugas de líquido que corroan las bases o pisos verticales.

    Compruebe la planitud del suelo de hormigón antes de la instalación. La variación de altura no excederá los 5 mm por metro. Utilice cuñas de acero para nivelar si está fuera de rango.
